?一、概述?

  硅烷交聯低煙無鹵阻燃聚烯烴電線電纜料由改性聚烯烴樹脂為主要原料，加入阻燃劑、穩定劑、消煙劑、潤滑劑等助劑，通過混煉、擠出、造粒而制得。可取代目前市場上廣泛使用的輻照交聯低煙無鹵阻燃電纜料的，該產品較輻照交聯低煙無鹵使用更方便，綜合成本更低，該產品加工溫度范圍寬、加工性能好，工藝簡單，操作方便，性能優異。

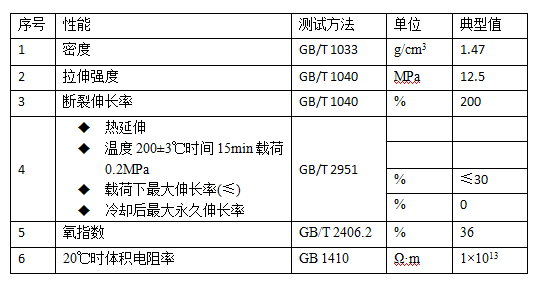

?二、物性典型值?

三、使用方法

1、混配比例

 物料比例按照硅烷交聯低煙無鹵阻燃聚烯烴電線電纜A料與硅烷交聯低煙無鹵專用B料按比例2:1均勻混合后擠出使用。

?2、擠出工藝?

 本材料適合大部分擠出低煙無鹵阻燃電纜料擠出機都適合擠出。推薦參數和工藝溫度如下，僅供參考。

?溫度設置：?

 機身 160±5℃  170±5℃  185±5℃  195±5℃ 的階梯式溫度設置

 模頭 190℃±5℃

 料溫 195±5℃

3、交聯條件

 電線電纜擠出冷卻后既可進行交聯，交聯方式為浸入熱水水煮或暴露在低壓蒸汽浴中，按92℃、8hr的交聯條件為參照，具體還需要根據線徑和厚度調整交聯條件。

4、注意事項

 1.A料遇到破包嚴禁使用。

 2.加工前應按2:1比例將A、B料用清潔的混料設備混合均勻，混合料應在4h內使用完畢，加工過程應避免帶入水分和垃圾雜質。

 3.本產品在擠出機內停留時間不宜超過15min,。

 4.建議用聚烯烴基料作為清洗料清洗螺桿和口模。

 5.擠出表觀出現預交聯現象后，清理螺桿和口模。

四、產品包裝

? 本產品采用鋁箔防潮包裝，A料與B料分別包裝。?

五、運輸與儲存

 本產品不應受到日曬雨淋和機械損傷等不正常條件的侵害；不應直接從高處拋下，以免內襯鋁箔袋受重力沖擊后脹破。

 應儲存在清潔、陰涼、干燥、通風的庫房內。

 儲存期限為自生產之日起六個月。
